Produktdetails:
|
Schlüsselwörter: | Vor ausgeführtes Portalrahmen-Lager | Eigenschaften: | Multi Spannen-Stahlkonstruktions-Lager |
---|---|---|---|
Rohstahlmaterial: | Q235B, Q355B | Oberflächenbehandlung: | Malerei oder Heiß-Bad galvanisieren |
Strahlenenniveau: | Sa 2,5 | Nutzungsdauer: | 50 Jahre |
Wand und Dach: | Glaswolle-Platte | Spalten und Strahl: | H-Abschnitt Column&Beam |
Markieren: | Metalllagerbau,Metalllagerschuppen,Vor ausgeführtes Portalrahmen-Lager |
Vor ausgeführte Portalrahmen-Lager-multi Spannen-Glaswolle-Platte
Projektbeschreibung:

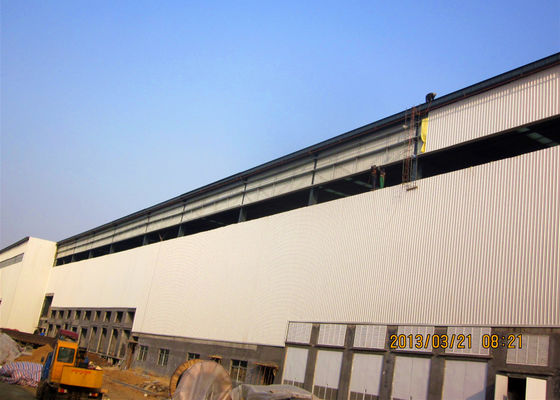

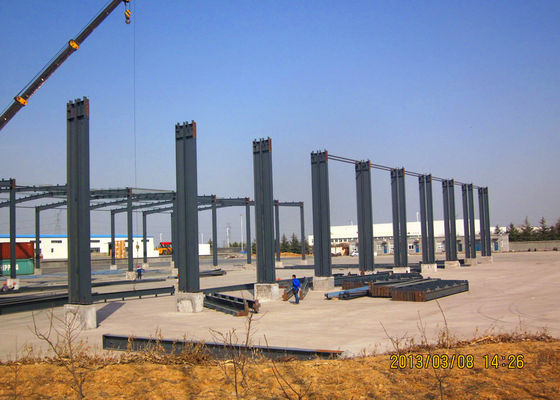

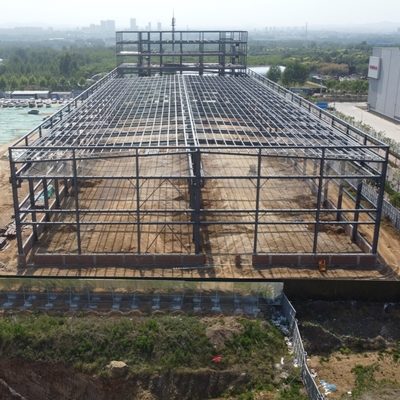

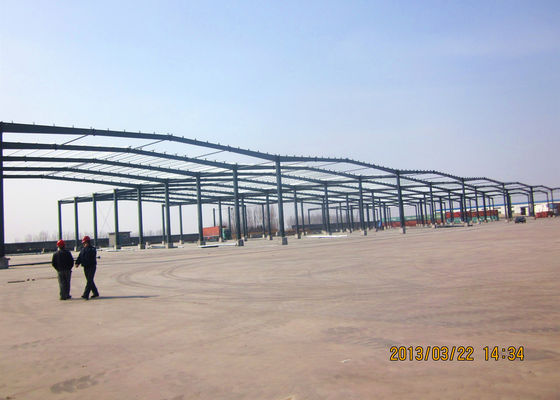

Wir errichteten diese multi Spanne ausführten vor Portalrahmenlager für eine Reederei. Es ist ein helles PortalStahlkonstruktionslager des rahmens. Der Baubereich ist mehr als 20.000 Quadratmeter. Wir schlossen das Entwerfen, Herstellung für Stahlkonstruktion und roof&wall Platte, Installation in drei Monate ab.
Mit Integration des Entwurfs, der Produktion und der Installation, Kunden mit richtungsunabhängigem und ganzem Prozessservice für verschiedene Arten des Wohnungsbaus einschließlich Stahlkonstruktionsgebäude (einstöckig, doppelstöckig, mehrschichtig) versehend. Unsere Firma wurde durch Shandong-Provinz-Abteilung des Baus als „Klassen-bqualifikation für Stahlkonstruktionstechnikauftragnehmer“, führte dann ISO9001 im Jahre 2010 zugesprochen, sind wir als Unternehmen für Stahlkonstruktionsfertigung ernannt worden und einzigartige Wettbewerbsvorteile im Stahlkonstruktionstechnikmarkt haben.
Basisdaten dieses Projektes:
Hauptstahlrahmen-System | |
Hauptstruktur | H-Abschnitt Stahl-Q355, Alkydmalerei, zwei Primärmalerei, malen des Endes zwei. |
Dach Purlin | XZ160*60*20*2.5, galvanisiert |
Wand Purlin | XZ160*60*20*2.5, galvanisiert |
Intensiver Bolzen | Grad 10,9 |
Drehungsschnallenbolzen | M20+2, Stahl-Q235, verarbeitend |
Ankerbolzen | M24, Stahl-Q235, verarbeitend |
Gewöhnlicher Bolzen | Galvanisierter Bolzen M20 |
Gewöhnlicher Bolzen | Galvanisierter Bolzen M12 |
Klammernuß | Galvanisierter Bolzen M12 |
Abstützendes System | |
Querstrebe | Stange des Rundstahls Φ20 Q235, Prozess und gemalt (Alkydmalerei) |
Winkelklammer | L50*5 Winkeleisen Q235, Prozess- und gemalt (Alkydmalerei) |
Spaltenabstützen | Stange des Rundstahls Φ25 Q235, Prozess und gemalt (Alkydmalerei) |
Bindungsstange | Φ127*3 Stahlrohr Q235, Prozess und gemalt (Alkydmalerei) |
Teigklammer | Φ32*2.5, Stange des Rundstahls Φ12 Q235, Prozess und gemalt (Alkydmalerei) |
Wand-u. Dach-System | |
Dachplatte | Gewölbte Stahlplatten- oder Sandwichplatte (EPS-/fiberglas/Felsen wool/PU) |
Wand | Gewölbte Stahlplatten- oder Sandwichplatte (EPS-/fiberglas/Felsen wool/PU) |
Randabdeckung | 0.5mm Farbplatte, Winkel Alu. |
Installationen u. Zusätze | Nägel, Kleber etc. |
Unpowered Ventilator | Durchmesser Φ600, Edelstahl |
Helles Band des Himmels | 1.2mm FRP, Doppelschicht |
Schiebetür | Sandwichplattentür |
Dachableitung | |
Gosse | 0.5mm Farbstahlplatte |
Rainspout-Rohre | Rohr PVC-Φ110 |
Entwurf:
Für solches Projekt entwerfen wir die einleitende Planzeichnung, Modell 3D Tekla und Einbauzeichnung, um zur Fertigstellung des Projektes beizutragen.
Stahlkonstruktionsherstellung in unserer Fabrik:
Verpackung und Laden:
Alle Strukturkomponenten, -platten, -bolzen und -art von Zusätzen werden das bewell, das mit passendem Ozeantransport des Standardpakets verpackt wird und in 40' Hauptquartier geladen ist.
Vor der Herstellung des Preises, die folgenden Fragen, die wir kennen müssen wenn Sie uns benötigen zu entwerfen:
Glauben Sie einfach frei, um die Form zu füllen, die basiert auf, was Sie kennen.
1 | Standort (wo? errichtet wird) | _____country, Bereich |
2 | Größe: length*width*height | _____mm*_____mm*_____mm |
3 | Windlast (max. Windgeschwindigkeit) | _____kn/m2, _____km/h, _____m/s |
4 | Schneelast (max. Schneehöhe) | _____kn/m2, _____mm |
5 | Antierdbeben | _____level |
6 | brickwall brauchte oder nicht | Wenn ja, 1.2m hoch oder 1.5m hoch |
7 | Wärmedämmung | Wenn ja, wird ENV, Fiberglaswolle, rockwool, PU-Sandwichplatten vorgeschlagen; . wenn nicht, sind- die Metallstahlbleche okay. Die Kosten der letzteren sind viel niedriger als das vom ehemaligen |
8 | Türquantität u. -größe | _____units, ___(Breite) mm*___ (Höhe) Millimeter |
9 | Fensterquantität u. -größe | _____units, ___(Breite) mm*___ (Höhe) Millimeter |
10 | Kran erforderlich oder nicht | Wenn ja, _____units, max. anhebende weight____tons; max. Hubhöhe _____m |
Ansprechpartner: steven
Telefon: 0086-18661691560
